振動式密度計

変換器内蔵型 インライン、Uチューブ

D625

配管外付 排水・汚水 油対応 薬品対応 食品対応 電池駆動 微小流量 流れ検知

計測精度±0.0005g/cmの高精度な振動式密度計
内蔵型変換器とPCを接続し計測値の監視が可能

振動式
密度計
測定原理

振動式密度計は振動チューブにサンプル液を満たした状態で振動を与えると、振動チューブはサンプル液の質量に比例した固有振動周期で振動する。よって、振動チューブの形状、材質、容積により密度を算出することができます。また、温度センサーを内蔵しているので、温度変化による密度変化もマイクロプロセッサにより補正した密度をリアルタイムで監視できます。

D625振動式密度計(変換器内蔵型)

特長

●配管内に突起物や可動部の無いシンプルな構造で圧力損失ゼロ

●精度:±0.0005gm/cm³、再現性:0.01%の高性能

●温度変化による密度変化も温度補正機能で正確に追従

●振動式だから、高感度、高安定性で粘度や流量の影響を受けづらい

D625構成イメージ(U字管タイプ)

D625構成イメージ(U字管タイプ)

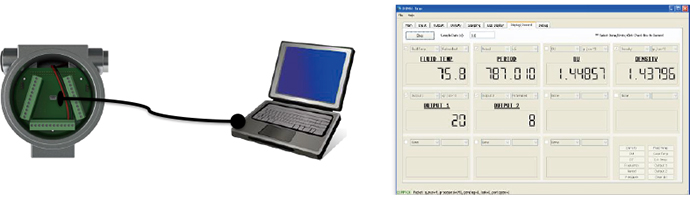

パソコンとの接続イメージ

PCと内蔵型変換器指示計(型式:SPUD800)を接続することにより、
内部の設定や、現在の密度や温度等の監視が詳細に表示されます。

仕様

型式 jWAVE
適応配管口径 50〜500mmφ
圧力損失 無し
材質本体 アルマイト(陽極酸化皮膜アルミニウム)
取付用バンド EPDM
温度範囲 −29〜65℃(周囲及び流体)
ディスプレイ 英語表記 単位:English or Metric(選択可)
流速範囲 0〜±10m/s
精度 1〜2% R.D.
再現性 0.5%
通信 Bluetooth 4.0(BLE) iOS 又は アンドロイド 携帯端末
電源 充電式バッテリー(連続12時間稼動)
電源アダプター 12W USBケーブル
必要直管長 上流側:10D(D = 配管径)/下流側:5D
保護等級 IP65
測定方式 超音波時間差式 V法取付け

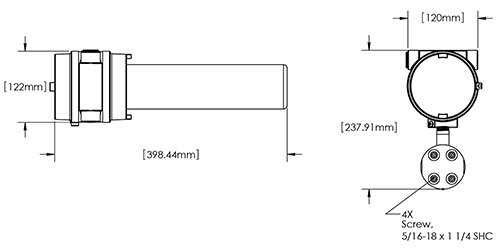

外形寸法図(単位:mm)

D625外形寸法図

内蔵型変換器指示計 型式:SPUD800配線図

内蔵型変換器指示計 型式:SPUD800配線図
