電磁流量計

電磁流量計 電池駆動式

EX90シリーズ

配管外付 排水・汚水 油対応 薬品対応 食品対応 電池駆動 微小流量 流れ検知

汚水の計測にも対応可能!挿入式タイプの電磁流量計

電池駆動式 挿入式電磁流量計は、コンパクトなボディで4~12"(100~300mmφ)の配管に適応できます。駆動部が無いため、汚水の計測にも適しています。オプションを付属することで、データロガーを付属させることができます。

EX90シリーズ

特長

●表示器一体型のコンパクト設計

●専用取付け治具にて取付け

●余分な配線作業不要!

●汚水の計測にも対応可!

●正負方向計測可能

●2キーの簡単操作

仕様

測定流速範囲 0.3〜4.5m/s
測定精度

流速:0.5~4.5m/s時…±2.0%R.D.

流速:0.3~0.5m/s時…±2.0%R.D+0.25%F.S.

低流速カットオフ 0.15m/s以下は強制ゼロ表示
流体導電率 20μS/cm以上
測定流体 清水・汚水等
キーパッド 2キー
ディスプレイ 128×128 OLED
温度範囲

周囲温度範囲:-12~60℃

液体温度範囲:0~93℃

電源 7.2V Dサイズ リチウムバッテリー
ハウジング IP67/粉体塗装アルミダイキャスト
材質

ボディ:SUS316

電極部:ハステロイ・PVDF

O-リング:EPDM

オプション データロガー 他

外形寸法図(単位:mm)

EX90シリーズ外形寸法図

設置方法

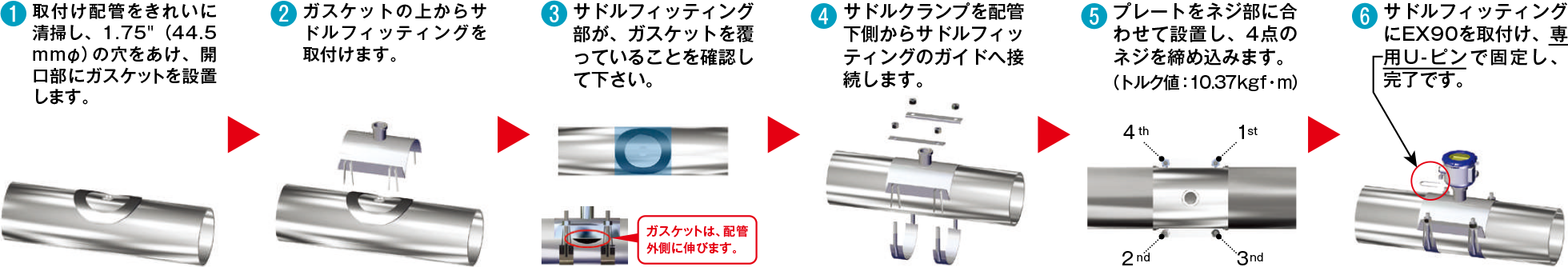

EX90シリーズは、挿入式電磁流量計です。一般的な本機器の取付け方法を下記の通りご紹介致します。


EX90シリーズ設置方法

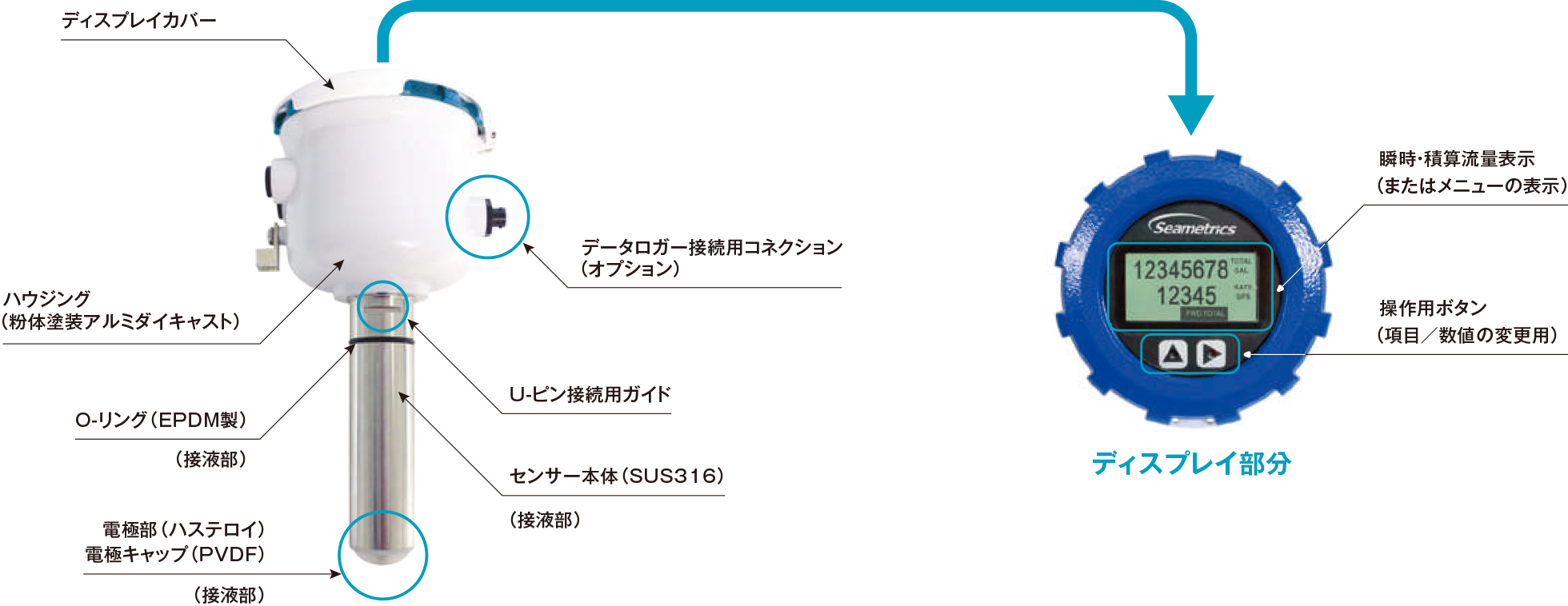

部位説明

ここでは、EX90シリーズの部位と各パーツの説明をします。測定液と接液材質をご確認の上、機器の選定をお願い致します。


EX115、EX215

バッテリー寿命について

EX90シリーズは、基本的にバッテリー駆動となるため、バッテリー寿命があります。

EX90シリーズのバッテリー寿命は、計測条件により変わりますが、標準設定の場合、約4年間の寿命となります。

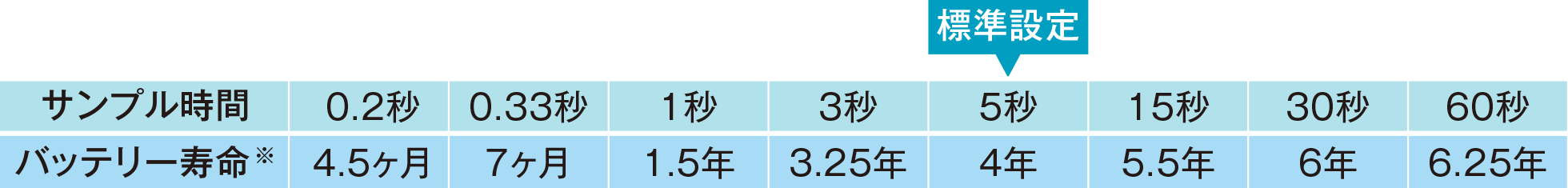

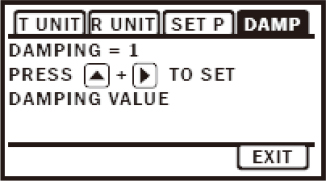

本体のダンピングとサンプリング時間の設定に関係し、サンプルの時間が長い程、バッテリー寿命も延びますが、流量変動に対する追従は遅くなります。下表をご参照の上、ご使用条件に合わせて設定して下さい。

EX115、EX215

EX115、EX215

※上記寿命はバッテリー容量が85%以上、室温下の条件での参考値となります。

データロガー(オプション)

PC上にデータロガー専用ソフトをインストールし、データロガーを使用することができます。

データロガーオプションを付属することで、データロガー専用ソフトとのコミュニケーションが可能になり、計測値を記録することができます。EX90シリーズ内にストレージできる計測日数は、データ採取のサイクルタイムに依存し、15秒のサイクルで、約23日間のデータロギングが可能です。

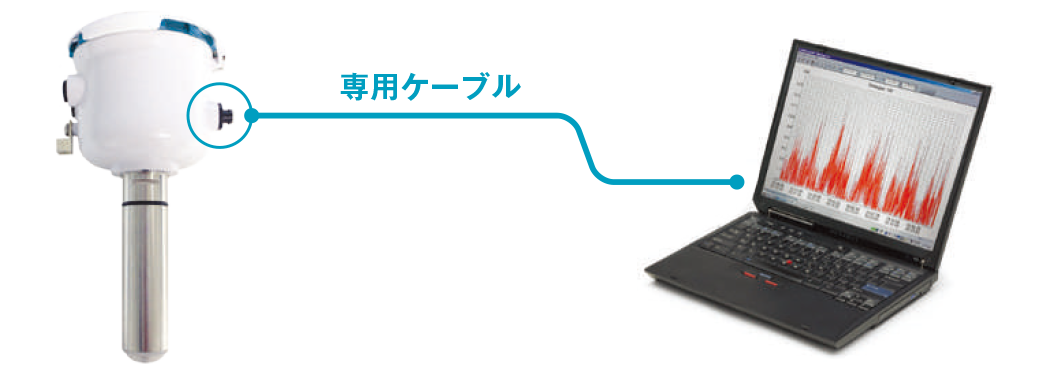

データ収集後、PCと専用USBケーブルにてPCと接続し、ソフト上で確認及び処理することができます。

SDIシリーズ外形寸法図

設置条件

配管内が満水状態であることが計測の条件となります。また、理想的な直管長についても下記の通り記載致します。

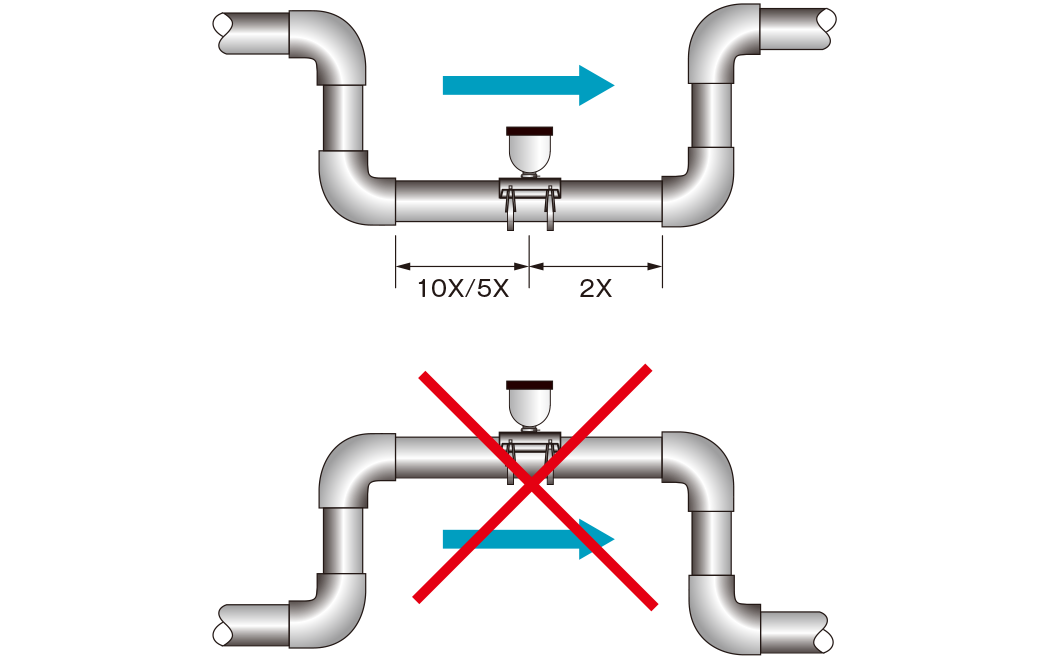

理想的な必要直管長

上流側:配管口径の5〜10倍

下流側:配管口径の2倍


設置にあたり、配管内が満水になる箇所にて計測をお願いします。
(右図をご参照願います。)


垂直配管の場合、流れ方向が下から上方向を推奨しますが、上から下方向でも、配管内が満水であれば計測は可能です。


本器は、流速分布の影響を受けやすい機器のため、設置箇所直前でのバルブ操作等は、計測状態に影響する可能性があります。

設置はバルブ等の上流側をお勧めします。

EX115、EX215
