熱線式フローセンサ／フロースイッチ
LN・LGシリーズ
コンパクトサイズのダクト用風速スイッチ・センサー
20φのボディを挿入するだけの簡易取付が可能です。
出力は警報出力（PNP）とアナログ出力をご用意しております。
LNシリーズ
LGシリーズ
・PNP出力／アナログ出力
・コントローラ一体型
・24VDC電源
仕様
| 型式 | /1 GAPP | /2 GAPP | /3 GAPP | /4 GAA | /5 GAA/6 GAA |
|---|---|---|---|---|---|
| 接続規格 | φ20mm | M18×1 | M22×1 | ||
| 流量範囲（m/s） | 0.5〜15 | ||||
| 電源（V） | DC24±20% | ||||
| 消費電力（mA） | 70 | ||||
| 抵抗負荷（Ω） | — | 200〜500 | — | 200〜500 | — |
| 接点電流（Ω） | 200 | — | 200 | — | 200 |
| 温度範囲（℃） | −20〜＋70 | ||||
| 温度勾配（K/min） | 200 | ||||
| 待機時間（s） | 20〜40 | ||||
| 反応時間（s） | 2 | 3 | 2 | 3 | 2 |
| ハウジング材質 | PBT | PBT/Ms-Ni | |||
| ディスプレイ | LED | ||||
| 保護等級 | IP67 | ||||
| 配線コネクション | 2m PVCケーブル 3×0.5mm² | ||||
外形寸法図（単位：mm）
LN520GSP/LN520GA外形寸法図
LG518GSP/LG518GA外形寸法図
LG522GSP外形寸法図
アナログ特性

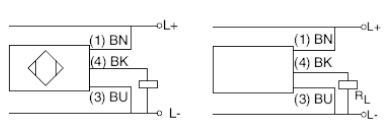

結線図
LNZ/LN450GAシリーズ
中・大口径配管用／高圧コンプレッサーエアー用の風速センサー・スイッチ
挿入式なので既設配管にすばやく対応できます。
アナログ出力と接点出力の2種類をご用意しております。
接続規格1/2"接続／LNZ450GAシリーズ
・1/2"接続
・耐圧：3MPa
・アナログ出力
・24VDC電源
仕様
型式 |
LNZ450GA-S |
|---|---|
| 接続規格 | G1/2" |
| センサー長さ（mm） | 48 |
| 流速範囲（m/s） | 0.5〜30 |
| 電源（V） | 24VDC±15% |
| 消費電力（mA） | 80 |
| 出力（mA） | 4〜20mADC（ノンリニア） |
| 抵抗負荷（Ω） | 200〜500 |
| 流体温度（℃） | −20〜＋70 |
| 周囲温度（℃） | −20〜＋80 |
| 温度勾配（K/min） | 20 |
| 待機時間（s） | 20〜90 |
| 反応時間（s） | 4〜30 |
| 最高使用圧力（MPa） | 3 |
| センサー材質 | SUS304 |
| ハウジング材質 | PBT樹脂 |
| 保護等級 | IP67 |
| ディスプレイ | LED |
| コネクター | M12コネクター |
外形寸法図（単位：mm）
専用アダプタによる接続／LN450GAシリーズ
・ロングセンサー
・耐圧：0.3MPa
・アナログ出力
・24VDC電源
仕様
型式 |
LN450GA-S |
|---|---|
| 接続規格 | G1" ※専用アダプターによる接続 |
| センサー長さ（mm） | 107 |
| 流速範囲（m/s） | 0.5〜30 |
| 電源（V） | 24VDC±15% |
| 消費電力（mA） | 80 |
| 出力（mA） | 4〜20DC |
| 抵抗負荷（Ω） | 200〜500 |
| 流体温度（℃） | −20〜＋70 |
| 周囲温度（℃） | −20〜＋80 |
| 温度勾配（K/min） | 20 |
| 待機時間（s） | 20〜90 |
| 反応時間（s） | 4〜30 |
| 最高使用圧力（MPa） | 0.3 |
| センサー材質 | SUS304 |
| ハウジング材質 | PBT樹脂 |
| 保護等級 | IP67 |
| ディスプレイ | LED |
| コネクター | M12コネクター |
外形寸法図（単位：mm）
アナログ特性
結線図
LN450専用配管アダプタ（必須オプション）
型式：A501
材質：真鍮製
型式：A502
材質：真鍮製
型式：A503
材質：DIN1.0037（炭素鋼）
