油圧・油用流量計

タービン式 耐圧タイプ

LTシリーズ

配管外付 排水・汚水 油対応 薬品対応 食品対応 電池駆動 微小流量 流れ検知

油圧作動油測定用の高精度タービン式流量計
オプションで圧力・温度センサーの取り付けが可能

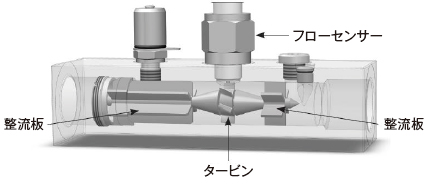

動作原理

流体が流入されると本体内部に組込まれたタービンが流量に応じて増減します。タービンが1回転するごとの流量は一定です。よって、タービンの回転数が分かれば流量が分かります。タービンに組込まれた磁石をピックアップセンサーが回転数を検知し正弦波を発生させます。この正弦波を受信機で流量演算させて流量を表示または出力させます。

LTシリーズ

LTシリーズ

・サイン波(正弦波)出力 電源不要
・別途変換器指示計と組み合わせることにより、アナログ出力や積算パルス出力も使用可能
・購入後の再校正も対応可能

特長

●逆方向の流量も計測可能(正・逆の識別不可)
●標準で21cStの油で校正
●高耐圧設計
●広い流量レンジ

LTシリーズ

仕様

周囲温度 5〜40℃
対応流体 オイル、燃料、グリコール水溶液、水/オイルエマルジョン液
流体温度 5〜90℃
精度 LT15以外は15〜100%=±1%R.D. 15%以下=±1%F.S.
LT15は±1%F.S.
出力 正弦波 周波数=20-2000Hz インピーダンス=3700Ω インダクタンス=1kHz:1.55H
本体材質 LT15/60/150/300/400=高張力アルミニウム2011 T6
LT600/800/1500=高張力アルミニウム2014A T6
接液材質 アルミニウム、ステンレス、EPDMパッキン(オプション:バイトンパッキン)

型式、接続規格、流量範囲、耐圧限度

型式 接続規格 上部部品 流量範囲 耐圧
LT15-FM-B-B-6 1/2"PF 1/4"PF 1-15L/min 42MPa
LT15-FM-S-S-6

3/4"-16UN

#8 SAE ORB

7/16"-20UN

#4 SAE ORB

LT60-FM-B-B-6 3/4"PF 1/4"PF 3-60L/min
LT60-FM-S-S-6

1-1/16"-12UN

#12 SAE ORB

7/16"-20UN

#4 SAE ORB

LT150-FM-B-B-6 3/4" PF 1/4"PF 5-150L/min
LT150-FM-S-S-6

1-1/16"-12UN

#12SAE ORB

7/16"-20UN

#4 SAE ORB

LT300-FM-B-B-6 1"PF 1/4"PF 8-300L/min
LT300-FM-S-S-6

1-5/16"-12UN

#16 SAE ORB

7/16"-20UN

#4 SAE ORB

LT400-FM-B-B-6

1"PF

1/4"PF 10-400L/min
LT400-FM-S-S-6

1-5/16"-12UN

#16 SAE ORB

7/16"-20UN

#4 SAE ORB

LT600-FM-B-B-5 1-1/4" PF 1/4"PF 15-600L/min 35MPa
LT600-FM-S-S-5

1-5/8"-12UN

#20 SAE ORB

7/16"-20UN

#4 SAE ORB

LT600-FM-F-S-3

1-1/2" #24 SAE Code 61

4ボルトフランジ

7/16"-20UN

#4 SAE ORB

20-600L/min 21MPa
LT800-FM-S-B-7

1-7/8"-12UN

#24 SAE ORB

1/4"PF 20-800L/min 48MPa
LT800-FM-S-S-7

1-7/8"-12UN

#24 SAE ORB

7/16"-20UN

#4 SAE ORB

LT800-FM-F-B-3

1-1/2" #24 SAE Code 61

4ボルトフランジ

1/4"PF 21MPa
LT800-FM-F-S-3

1-1/2" #24 SAE Code 61

4ボルトフランジ

7/16"-20UN

#4 SAE ORB

LT1500-FM-F-S-6

2" #32 SAE Code 64

4ボルトフランジ

7/16"-20UN

#4 SAE ORB

50-1500L/min 42MPa
